位移传感器

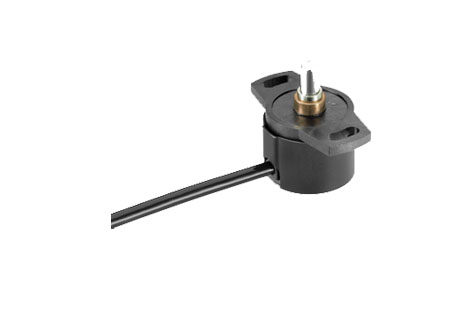

RSM2800系列多圈角度传感器NOVOTURN原理,非接触式,模拟量输出,该传感器融合了多圈电位计的紧凑、价廉特点进行多圈的角度测量。 把单圈角度测量和单独的圈数记数技术结合起来进行多圈的角度测量,分辨率高,精度高。由于该传感器能够在掉电的情况下检测和记忆存储圈数,所以它能够存储旋转的角度,是一款真正的紧凑型上电即读的传感器。该传感器内部采用磁感应非接触式工作原理,所以使用寿命长,同时具有极高的抗机械影响能力如:冲击、振动等。工作量程可在2 至16 圈中选定,旋转的角度高达5760º。输出信号可以单路或双路输出,在选定量程内线性优异。工作量程因而被最大限度利用。总之,该产品是线绕多圈电位器和编码器的理想替代产品。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载

   RSM2800系列多圈角度传感器NOVOTURN原理,非接触式,模拟量输出,该传感器融合了多圈电位计的紧凑、价廉特点进行多圈的角度测量。 把单圈角度测量和单独的圈数记数技术结合起来进行多圈的角度测量,分辨率高,精度高。由于该传感器能够在掉电的情况下检测和记忆存储圈数,所以它能够存储旋转的角度,是一款真正的紧凑型上电即读的传感器。该传感器内部采用磁感应非接触式工作原理,所以使用寿命长,同时具有极高的抗机械影响能力如:冲击、振动等。工作量程可在2 至16 圈中选定,旋转的角度高达5760º。输出信号可以单路或双路输出,在选定量程内线性优异。工作量程因而被最大限度利用。传感器外壳是由高等级的特殊耐高温塑料材料制成。安装采用加长插槽方式镶嵌固定,调整灵活,只需要简单调整机械结构,即可轻松安装。无间隙齿合/ 镶嵌连接,保证安装简单快捷。传感器不受潮湿和灰尘影响。信号输出通过机壳内引出的密封屏蔽电缆实现。RSM2800 传感器由于紧凑和非接触式设计,第一次让一些成本高昂的应用诸如齿轮传动等应用的系统成本大大降低。总之,该产品是线绕多圈电位器和编码器的理想替代产品。

产品应用:印刷机械、驱动和转向系统、门控系统、移动工程车辆(如升降机)、造纸工业、机器人技术。

  特点:
      • 非接触式,磁感应测量技术

      • 使用寿命长
      • 工作量程720º~5760º,360º递增(相当于2 ... 16圈)

      • 选定量程范围内连续输出模拟信号
      • 上电即工作状态,掉电位置记忆功能
      • 插按式齿合或镶嵌式轴连接
      • 安装简便
      • 防护等级IP54或IP67
      • 单路或双路输出
      • 分辨率16位
      • 独立线性高达±0.03%

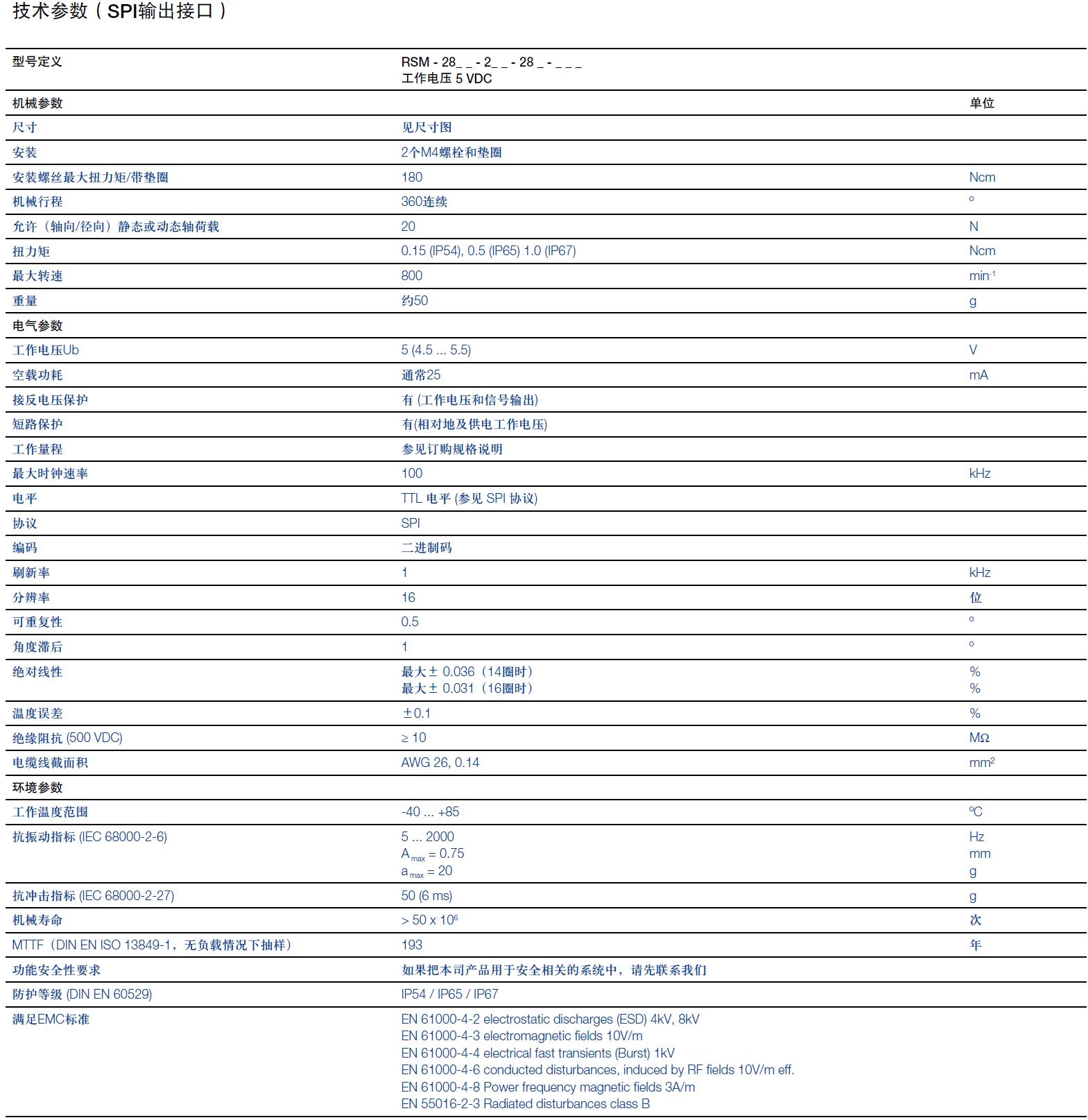

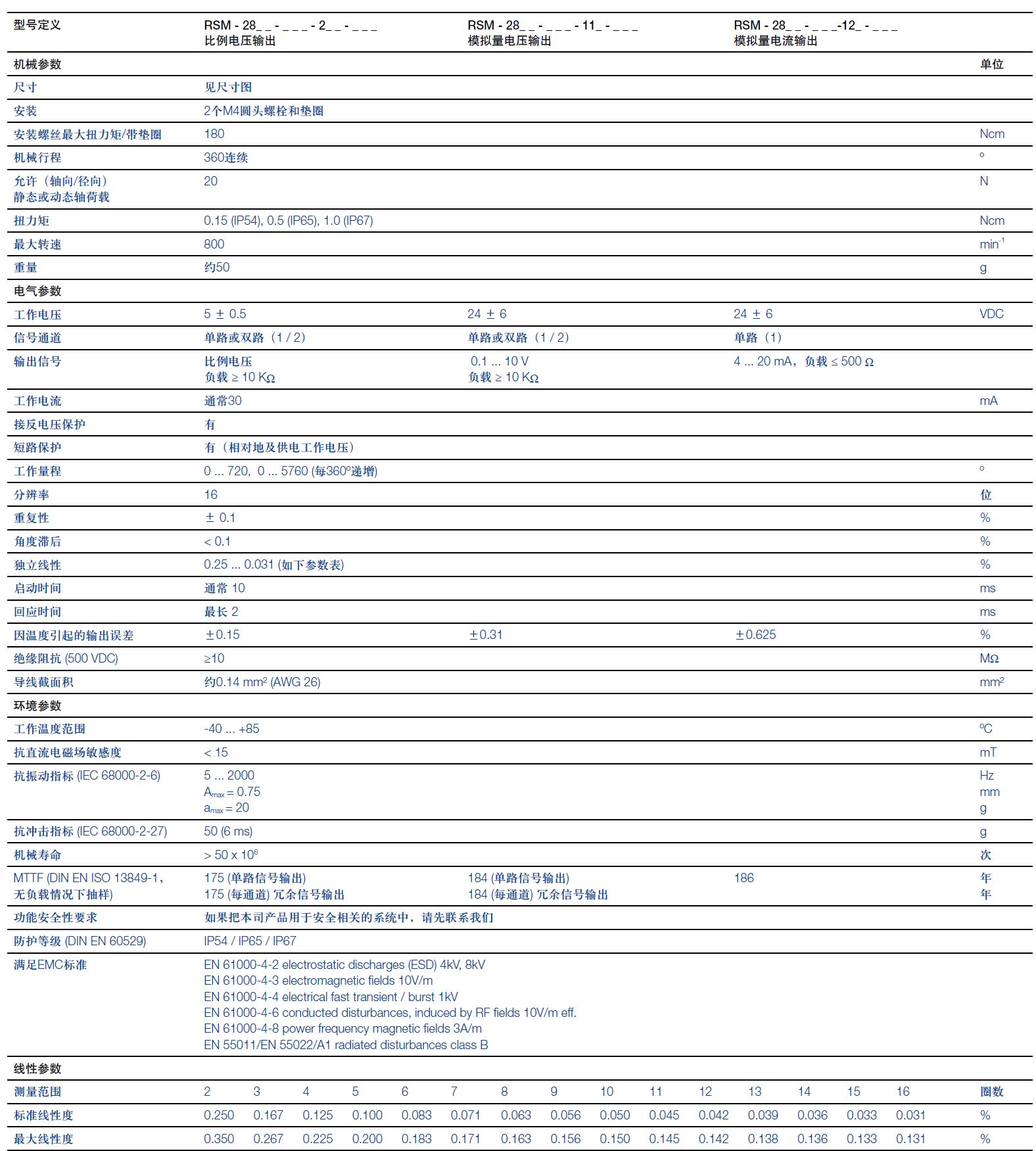

技术参数:

 模拟量:

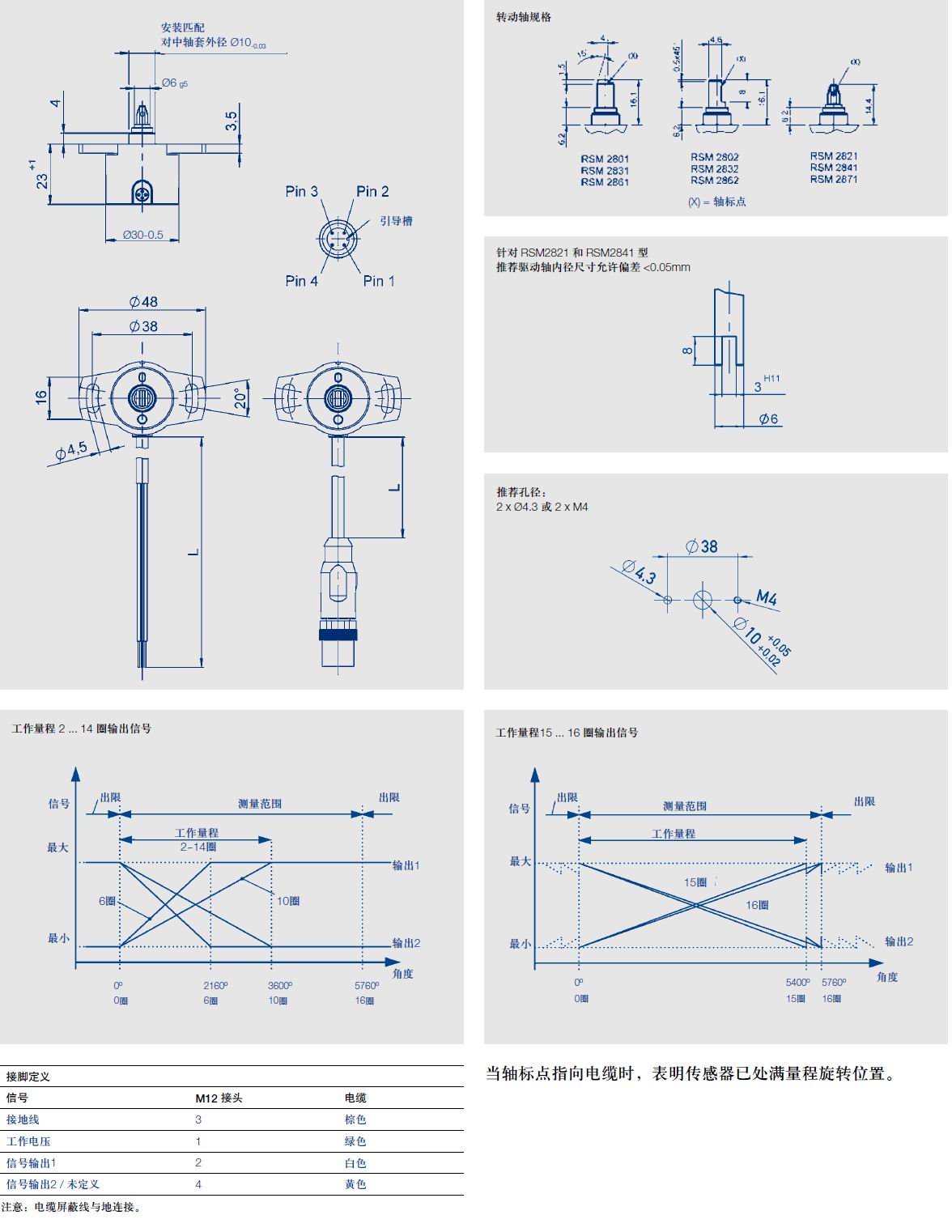

产品尺寸:

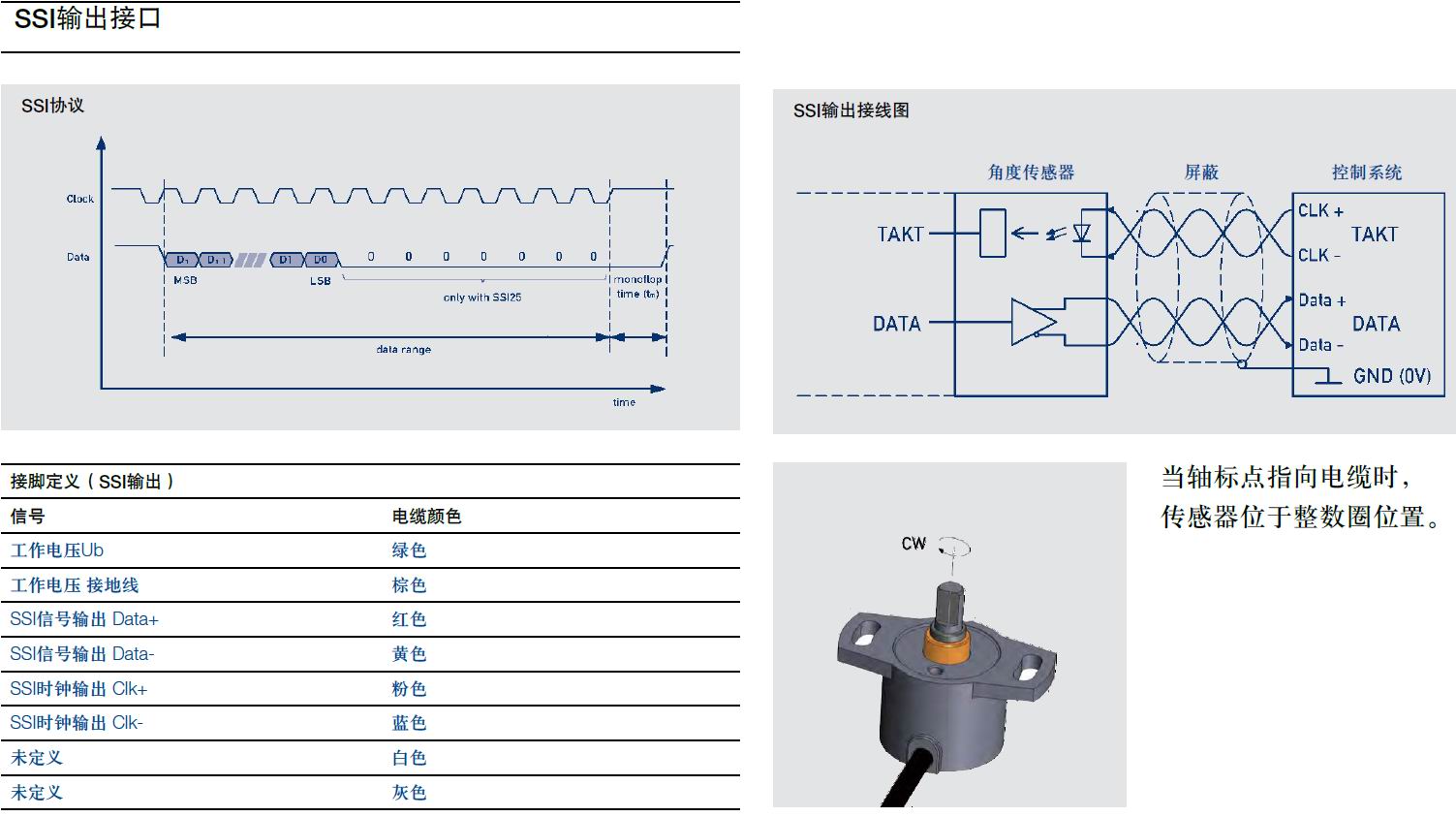

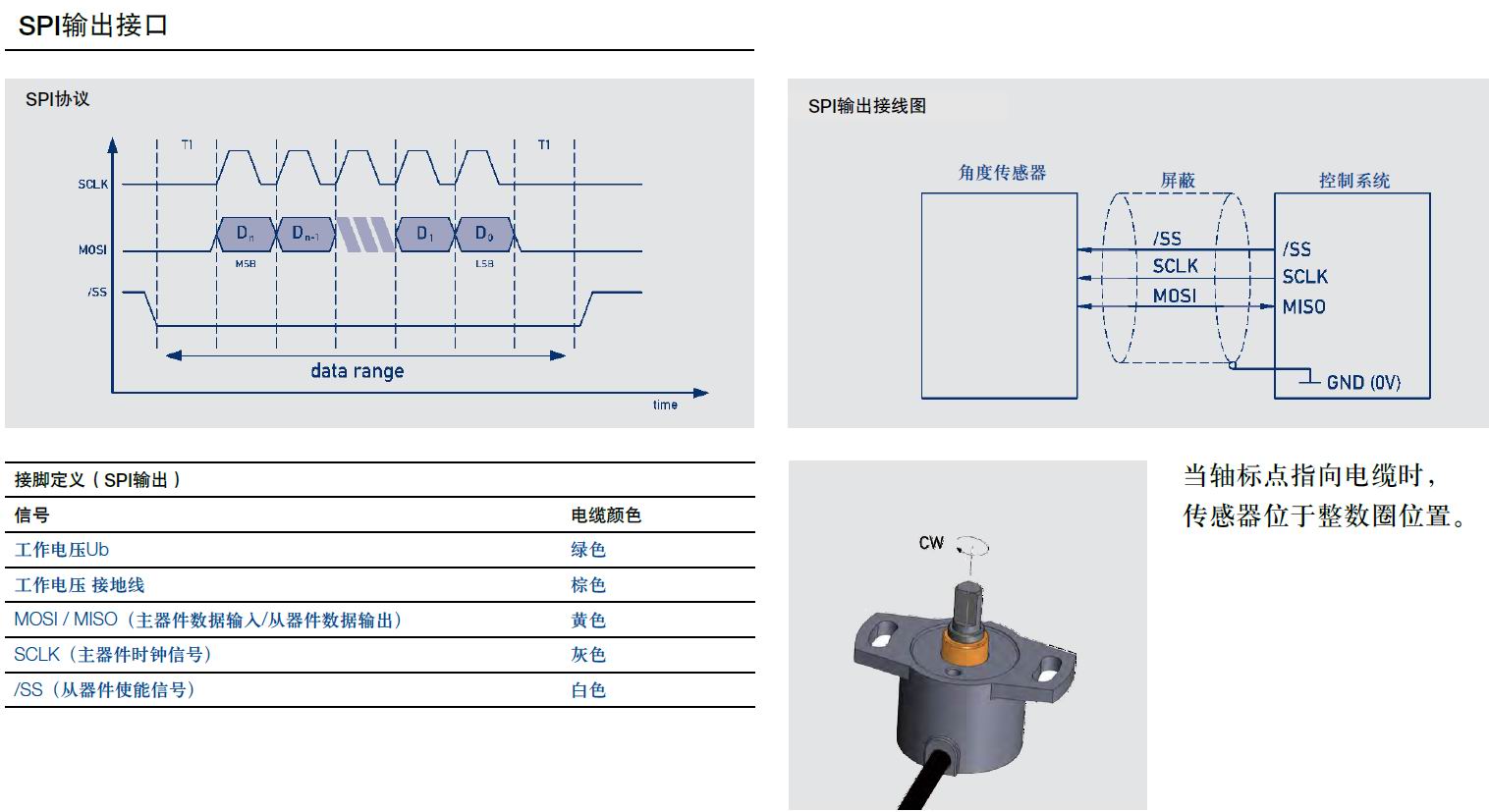

模拟量输出:数字接口:



相关资料下载:

  产品资料:

           1.NOVO 角度 RSM2800多圈 SSI/SPI输出.pdf

           2.NOVO 角度 RSM2800 多圈 模拟量输出.pdf
